在現代電子設備中，開關(guan) 電源管理芯片扮演著至關(guan) 重要的角色，它們(men) 負責將輸入電壓轉換為(wei) 設備所需的穩定電壓。BP85256D是一款高性能、高集成度的開關(guan) 電源驅動芯片，適用於(yu) 全電壓85~265VAC輸入的Buck、Buck-Boost變換器拓撲應用。本文將詳細介紹BP85256D的特點、引腳功能以及應用方案。

BP85256D芯片特點

BP85256D芯片具有以下顯著特點：

    集成度高：內(nei) 部集成了650V高壓MOSFET、高壓啟動和自供電電路、電流采樣電路、電壓反饋電路以及續流二極管。
    低待機功耗：在230Vac條件下，待機功耗低至50mW。
    固定12V輸出：提供穩定的12V輸出電壓。
    優(you) 異的動態響應：輸出電壓紋波小，具有良好的負載調整率和線性調整率。
    降低音頻噪聲：采用降幅調製技術，有效降低輕載時的音頻噪聲。
    自適應開關(guan) 頻率：最高可達45kHz，改善EMI性能。
    內(nei) 置軟啟動功能：保護電路，包括輸出短路保護(SCP)、過壓保護(OVP)、過載保護(OLP)、反饋開路保護、逐周期限流和過溫保護(OTP)。

BP85256D引腳功能

BP85256D采用SOP-7封裝，其引腳功能如下：

    VOUT：輸出電壓端，芯片內(nei) 部反饋二極管陽極。
    GND：輸出電壓參考地，內(nei) 部續流二極管陽極。
    NC：無連接。
    DRAIN：芯片內(nei) 部高壓MOSFET漏極，此引腳也向芯片內(nei) 部提供自供電電流。
    IC-GND：芯片地，內(nei) 部MOSFET源極。
    FB：芯片電壓采樣端，內(nei) 部反饋二極管陰極，外部無需連接。

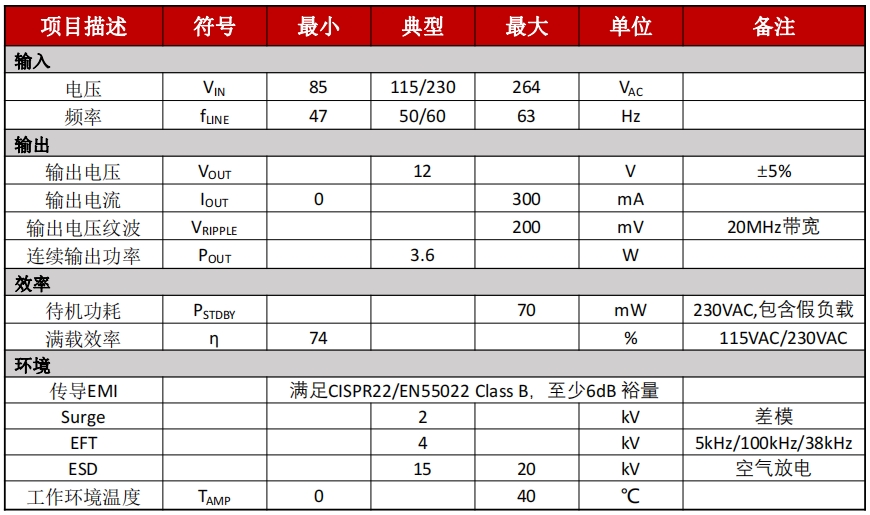

BP85256D應用方案原理

BP85256D適用於(yu) 多種應用場景，如電飯煲、電壓力鍋、電暖器、電磁爐等小家電產(chan) 品電源。其應用方案特點包括：

    “零”貼片外圍：無需外部VCC電容和環路補償(chang) ，減少外圍器件數量，節省係統成本和體(ti) 積。
    高EMI性能：Surge Pass 2KV，EMI餘(yu) 量充足。

結論

BP85256D作為(wei) 一款12V300mA的開關(guan) 電源管理芯片，以其高集成度、低待機功耗和優(you) 異的動態響應特性，成為(wei) 小家電輔助電源的理想選擇。它的高可靠性和豐(feng) 富的保護功能，為(wei) 設計者提供了一個(ge) 穩定且易於(yu) 實施的解決(jue) 方案。隨著電子設備對電源管理要求的不斷提高，BP85256D將在電源設計領域發揮更大的作用。
